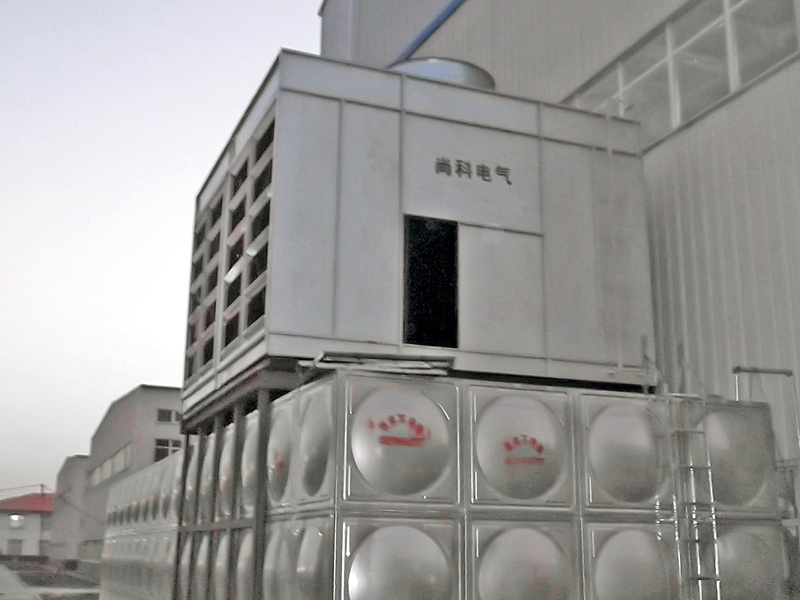

成套设备由主机、水箱、循环水泵及电控柜等组成。主机由壳体、换热器、风机、喷淋水泵、收水器、水槽及管路阀门等零部件组成。工作过程中,冷却介质(软水、油或其他液体)由主循环泵驱动在换热器及需冷却设备之间循环流动,喷淋水均匀地喷洒在换热器上,在换热器外表面形成均匀的水膜,冷空气由塔体下方的进风口进入塔内,与喷淋水逆流经过换热器表面,在此过程中有两种换热方式,即冷空气与冷却介质之间的热传导和喷淋水蒸发吸热的热交换,吸收热量后的饱和热湿空气由风机排至大气中,其余的喷淋水流入塔体下部的水槽,由水泵再输送至喷淋系统。如此往复,换热器内的冷却介质得到降温冷却。
闭式冷却塔有两种运行模式。风冷、风冷+喷淋。两种模式的切换由电控系统根据工况要求自动进行,实现节能降耗。
闭式冷却塔的应用范围:
1、感应加热和金属熔炼设备,如:高、中频淬火设备、中频电源和电炉、感应透热炉、保温炉等的冷却。
2、化工行业各种反应器、冷凝器循环水的冷却。
3、大型电机、柴油机、整流设备、电焊设备、液压站及连铸设备等的冷却。
4、金属压铸模具,注塑模具等大型模具类冷却。
5、工业溶液的冷却,如淬火液、电镀液等。
闭式冷却塔的优点:
1、冷却介质全封闭循环,可防止杂物进入冷却管路系统和冷却介质的蒸发损耗。
2、使用软水作为冷却介质,不结垢,不堵塞管路,故障少。
3、采用风冷和喷淋水蒸发吸热双重冷却方式,冷却效率高。
4、该装置体积小,占用空间小,移动及放置方便,无需修建水池。
5、采用自动化智能控制,可根据工况要求自动变换冷却模式,操作简单可靠。
6、用途广,可直接冷却淬火液、油类、醇类等对换热器无腐蚀作用的介质,介质无损耗,成份稳定。
闭式冷却塔的特点:
1、真材实料。所有零配件尤其是主要材料、设备均严格选材,精工制作,不掺杂使假。保证对每一位顾客都做到以诚相待,确保品质始终 好。持续有效运作的质量管理体系确保顾客在从原材料采购到安装调试等全过程都能得到专业品质的产品及服务。
2、散热能力强。
① 设计气象条件参照开放式冷却塔国家标准的要求设计,设计及设备选用过程中考虑必要之裕量。高标准严要求,自然造就超群的散热能力,适应更严格的气象环境和工况要求。
② 采用业界设计方法和优化的换热模型,高效率、低阻力型换热器和好的循环喷淋系统,使换热效率得到大幅度提高,占地面积下降,塔体重量减轻。
3、操作简单。根据需要可选择调速电机以实现节能(高可达50%),可方便的纳入自控系统,易于管理。
4、环保性好。
① 综合治理措施使振动、噪声、漂水等指标更符合环保要求。
② 采用专用低噪声风机和电机、减速机,效率高,噪声低。优化设计的塔体钢框架结构简单,稳固可靠,运行振动控制在极低范围内。高效收水器保证满足大风量的前提下能大限度地降低飘水损失,全面符合环保要求。如选用调速电机,在夜间低速运行时,还能使噪声再降低3-5dB(A)。
5、美观耐用。结构设计科学,制作精良,占地小,外形美观,尤其适用于各类现代化企业建筑。结构件材料均使用优级不锈钢或镀铝锌钢板,外观平整美观,保用十五年以上。
6、优质服务。完善的顾客服务程序为您得到优质的服务提供全程保障。
闭式冷却塔的性能优势:
1.稳定
循环水通常采用软水闭路循环,高温时亦无水垢生成,有效防止设备元件因过热而逐渐损坏。通过参数设定恒温以及报警系统,确保冷却过程的平稳与冷却效果的明显。
2.节水
与传统敞开式冷却塔相比实现了冷却水(纯净水)的全封闭内路循环,不需开挖水池,移址方便。在水资源缺乏的地区尤其适用。
3.节能
所采用的变频技术使得冷却系统可以根据环境温度变化调节风量与喷淋量,控制风机与喷淋系统的启停,实现冷却过程的高效与节能。
4.环保
通过全封闭循环,保护了循环冷却水不被污染,可持续使用。闭式冷却塔由于喷淋水的蒸发量少,极大的保护了大气层环境
5.使用寿命
闭式冷却塔我公司设计生产的闭式冷却塔通过采用优质金属结构材料,极大提高了设备的抗腐蚀性。使用寿命延长。维护少,费用低。
闭式冷却塔主要部件特点:
1、换热器――性能完美。该系列冷却塔全部采用改良型高效换热器。换热盘管在传统基础上进行优化,可有效降低空气侧阻力,更适应较大的喷淋水量;由于管间距减小,提高了单位体积的换热管数量,增大了换热面积,换热效率明显提高。向下流动的管内工作液和向上流动的管外空气具有好的换热效果。整个换热器由一个或多个盘管组构成,四周均以钢框架箱围护,坚固耐用。盘管组材质为优级T2脱酸紫铜管或不锈钢管,全部钢管均制作精良,并须经过2.5MPa的耐压检测才准予出厂,每件盘管均经过规范的防腐。
2、塔体结构――稳固耐用。冷却塔结构设计简单、合理,稳固耐用。集水箱及塔体采用镀铝锌钢板板,防腐性能优良,可正常使用20年以上。
3、排风装置――运行可靠。风机采用的高效机翼型钢材质或铝合金材质风机,噪声低、风量大,运行平稳,出厂前经平衡校正以确保其稳定性。
4、风筒装置――美观耐用。采用中外合资优质聚酯树脂和胶衣或热镀锌钢板,优级无碱玻纤布及辅材。每件产品经由优异的模具、先进的设备、合格的人员、规范的操作和严格检验 终产出,确保品质无暇、使用15年以上。
5、喷淋装置――布水理想。喷淋管道全部采用UPVC管材,重量轻,水流阻力小,耐腐蚀,可使用20年以上。优质ABS喷头,喷洒均匀,流量系数高,不堵塞,易于更换。采用大流量低扬程水泵,户外型电机F级绝缘,防护等级IP55。不锈钢滤网能有效隔离杂物,低位水泵吸入口确保吸水始终顺畅,整个水泵装置运行平稳可靠,易于维护。
6、收水装置――漂水微乎其微。收水装置采用PVC高效收水器,漂水低至人无法感知,可忽略不计。重量轻,不腐蚀,氧指数大于40,阻燃性能佳。也可以根据用户需要采用不锈钢材质。
7、维护管理――简单易行。整塔各部件设计先进、结构合理、材质优良、制作精湛,长期连续运行平稳可靠,冷却塔故障率极低,可将维护量减少至 低程度。为便于必要的维护,设置检修梯和检修口,全部具备防日照防溅水功能的百页窗均可随意拆装,方便从塔上部及下部进入塔内。
逆流闭式冷却塔参数表
型号 | 冷却能力 | 主机进出口径mm | 喷淋泵 | 风机 | 外形尺寸(两组尺寸分别为主机,辅机) | 主机质量 | 运行质量Kg | ||||
水量m³/h | 功率KW | 风量m³/h | 功率kw | 长(L)mm | 宽(w)mm | 高(H)mm | |||||
SKBN-6T | 30000 | DN50 | 14.4 | 0.75 | 12300 | 0.55 | 2300 | 1050 | 2500 | 320 | 610 |
SKBN-10T | 50000 | DN50 | 14.4 | 0.75 | 16080 | 0.75 | 2300 | 1050 | 2500 | 430 | 750 |
SKBN-15T | 75000 | DN65 | 14.4 | 0.75 | 24600 | 0.55x2 | 3300 | 1030 | 2500 | 550 | 920 |
SKBN-20T | 100000 | DN65 | 14.4 | 0.75 | 24600 | 0.55x2 | 3300 | 1030 | 2500 | 680 | 1020 |
SKBN-30T | 150000 | DN65 | 45 | 1.5 | 32160 | 0.75x2 | 3400 | 1130 | 2500 | 750 | 1350 |
SKBN-40T | 200000 | DN80 | 45 | 1.5 | 43480 | 1.1x2 | 3400 | 1130 | 2600 | 820 | 1900 |
SKBN-50T | 250000 | DN80 | 45 | 1.5 | 43480 | 1.1x2 | 3500 | 1400 | 2600 | 1060 | 2200 |
SKBN-60T | 300000 | DN80 | 45 | 1.5 | 54000 | 1.5x2 | 3500 | 1400 | 2600 | 1150 | 2600 |
SKBN-70T | 350000 | DN80 | 58 | 2.2 | 54000 | 1.5x2 | 3500 | 1720 | 2600 | 1280 | 2800 |
SKBN-80T | 400000 | DN80 | 58 | 2.2 | 69000 | 2.2x2 | 3500 | 1720 | 2600 | 1400 | 3050 |
SKBN-90T | 450000 | DN100 | 58 | 2.2 | 69000 | 2.2x2 | 3700 | 1900 | 2600 | 1700 | 4100 |
SKBN-100T | 500000 | DN100 | 58 | 2.2 | 108000 | 1.5x4 | 2700 | 2380 | 2650 | 1860 | 5800 |
1200 | 2000 | 2000 | |||||||||
SKBN-120T | 600000 | DN125 | 100 | 3 | 108000 | 1.5x4 | 2820 | 2380 | 2650 | 2100 | 6500 |
1200 | 2000 | 2000 | |||||||||
SKBN-150T | 750000 | DN125 | 100 | 3 | 111000 | 2.2x3 | 3400 | 2380 | 2650 | 2400 | 6900 |
1800 | 2200 | 2000 | |||||||||
SKBN-200T | 1000000 | DN200 | 100 | 3 | 216000 | 2.2x6 | 4200 | 2380 | 2650 | 3800 | 8800 |
1800 | 2800 | 2000 | |||||||||
SKBN-250T | 1250000 | DN200 | 100 | 3 | 226000 | 2.2x8 | 6000 | 2380 | 2700 | 4500 | 9000 |
2000 | 2200 | 2000 | |||||||||
SKBN-300T | 1500000 | DN200 | 200 | 6 | 339000 | 5.5x4 | 6400 | 2380 | 2700 | 4900 | 9200 |
2200 | 2400 | 2000 |
横流闭式冷却塔参数表
型号 | 冷却能力 | 主机进出口径mm | 喷淋泵 | 风机 | 外形尺寸 | 主机质量 | 运行质量Kg | ||||
Kcal/h | 水量m³/h | 功率KW | 风量m³/h | 功率kw | 长(L)mm | 宽(w)mm | 高(H)mm | Kg | |||
SKBN-70T | 350000 | DN80 | 58 | 2.2 | 54000 | 1.5x2 | 2400 | 2300 | 2750 | 1450 | 3200 |
SKBN-80T | 400000 | DN80 | 58 | 2.2 | 69000 | 2.2x2 | 2400 | 2300 | 2750 | 1560 | 3300 |
SKBN-90T | 450000 | DN100 | 58 | 2.2 | 69000 | 2.2x2 | 2400 | 2390 | 2850 | 1700 | 3560 |
SKBN-100T | 500000 | DN100 | 58 | 2.2 | 81000 | 1.5x3 | 2800 | 2300 | 2850 | 2300 | 4900 |
SKBN-120T | 600000 | DN100 | 100 | 3 | 111000 | 2.2x3 | 3300 | 2300 | 2850 | 2530 | 5100 |
SKBN-130T | 650000 | DN125 | 100 | 3 | 111000 | 2.2x3 | 3300 | 2390 | 3050 | 2700 | 5300 |
SKBN-140T | 700000 | DN125 | 100 | 3 | 111000 | 2.2x3 | 3300 | 2390 | 3150 | 2900 | 6500 |
SKBN-150T | 750000 | DN125 | 100 | 3 | 144000 | 2.2x4 | 4500 | 2390 | 2850 | 3050 | 6900 |
SKBN-160T | 800000 | DN150 | 120 | 2.2x2 | 144000 | 2.2x4 | 4500 | 2390 | 2950 | 3200 | 7200 |
SKBN-180T | 900000 | DN150 | 120 | 2.2x2 | 144000 | 2.2x4 | 4500 | 2600 | 3050 | 3500 | 7780 |
SKBN-200T | 1000000 | DN200 | 120 | 2.2x2 | 144000 | 2.2x4 | 4600 | 2600 | 3050 | 3840 | 8700 |
SKBN-220T | 1100000 | DN200 | 120 | 2.2x2 | 165000 | 4x3 | 4600 | 2600 | 3150 | 4020 | 9060 |
SKBN-240T | 1200000 | DN200 | 100 | 3 | 165000 | 4x3 | 4600 | 2750 | 3150 | 4260 | 9320 |
SKBN-260T | 1300000 | DN200 | 100 | 3 | 165000 | 4x3 | 4600 | 2750 | 3250 | 4600 | 9800 |
SKBN-280T | 1400000 | DN200 | 100 | 3 | 220000 | 5.5x3 | 4800 | 2750 | 3300 | 5100 | 10200 |
SKBN-300T | 1500000 | DN200 | 100 | 3 | 220000 | 5.5x4 | 6400 | 3000 | 3600 | 5400 | 11000 |
SKBN-350T | 1750000 | DN200 | 100 | 3 | 220000 | 5.5x4 | 6400 | 3000 | 4200 | 6200 | 12700 |
SKBN-400T | 2000000 | DN200 | 100 | 3 | 330000 | 2.2x8 | 4600 | 5200 | 3050 | 7800 | 14800 |
SKBN-500T | 2500000 | DN250 | 200 | 6 | 330000 | 5.5x4 | 4600 | 5500 | 3150 | 8520 | 18640 |
SKBN-600T | 3000000 | DN250 | 260 | 5.5x2 | 440000 | 4x6 | 6400 | 6000 | 3600 | 10800 | 22000 |
